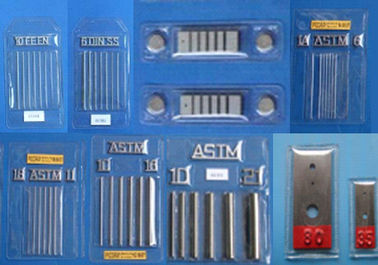

O tipo do fio do EN 462-1 foi introduzido como um PADRÃO EUROPEU para substituir os padrões alemães
(RUÍDO 54,109) e o instituto dos padrões britânicos (BS3971: 1980 tipo - indicadores de 1) qualidade da imagem. Cada um
o indicador consiste em uma série de sete fios paralelos do thichkness diferente montados e encapsulados
entre duas folhas finas do PVC transparente, flexível. Um monograma da ligação indica o número do mais grosso
fio, o material e o símbolo do EN.
Diâmetros de fio:
Tamanhos do indicador:
Há quatro tamanhos de indicadores da qualidade da imagem do EN.
O tamanho 1 – contém os números 1 7 do fio e usado para espessuras materiais dentro
a escala de 40 t 160mm
O tamanho 6 – contém os números 6 12 do fio e usado para espessuras materiais dentro
a escala de 12,5 a 50mm
O tamanho 10 – contém os números 10 16 do fio e usado para espessuras materiais
na escala de 5 a 20mm
O tamanho 13 – contém os números 13 19 do fio e usado para espessuras materiais
na escala 2,5 10mm
Todos os tamanhos estão disponíveis no aço (Fe), no alumínio (Al), e em de aço inoxidável (SS). Cobre (Cu), imagem do zircônio (ZR)
Os indicadores da qualidade estão somente disponíveis nos tamanhos 6 e 10. indicadores da qualidade da imagem do níquel (Ni) estão somente disponíveis dentro
tamanhos 6, 10 e 13.
Como uma ilustração a identificação (isto é monograma da ligação) para, diz o tamanho 10 (o fio numera 10 a 16) no aço (o Fe)
seja EN do FE 10.
O RUÍDO 54 tipo indicadores de 109 fios da qualidade da imagem é similar ao EN 462-1
I.Q.I, os diâmetros de fio são os mesmos, e há o mesmo fio
números em cada tamanho do indicador. A única diferença que é que a ligação
o monograma lê o RUÍDO um pouco do que o EN.
Exemplo:
O tamanho 6Wire numera 6 a 12) em de aço inoxidável (SS) seja 6 o RUÍDO SS.
EN 462-2 Stepwedge/tipo Penetrameters do furo
Stepwedge na forma e disponível em quatro números de modelo de H5, H9 e H13 no aço.
O tipo Penetrameters do fio de ASTM E747 consiste em uma série de seis fios paralelos de espessuras diferentes,
encapsulado entre duas folhas finas do PVC transparente, flexível. Os protagonistas identificam a espessura de
o fio o mais grosso, e o grupo material (1-FE, 01-Ti, 02-Al, 03-Mg, 3-Ni, 4-Cu). As letras ASTM são igualmente
incluído.
A placa Penetrameters do SE 1025 de ASTM é usada normalmente para conformar-se com
os padrões americanos da inspeção. São as placas retangulares, 2% dentro
thichness do espécime e do material radiograficamente similar ao
espécime. Cada placa tem três furos furou o igual no diâmetro a 1X, 2X,
e 4X a espessura do penetrameter da placa. A espessura mínima de
O tipo penetrameter da placa é 0,010' ‘. Para Penetrameters maior do que
0,180' ‘, estes são fornecidos no formulário do disco, o diâmetro externo são 4X, com 2
furos 1X & 2X a espessura do Penetrameter.
A carta abaixo dá a identificação e a espessura de Penetrameter da placa
e um guia a respeito de que penetrameter a usar-se para cada espessura material.
Picosegundo: se você tem algum produto novo (fora deste cataloge) sobre a radiografia, que você quer
para mandá-lo fazer para pedir, para satisfazer deixa-me saber sem nenhuma hesitação!
